2022型示波器



【产品介绍】

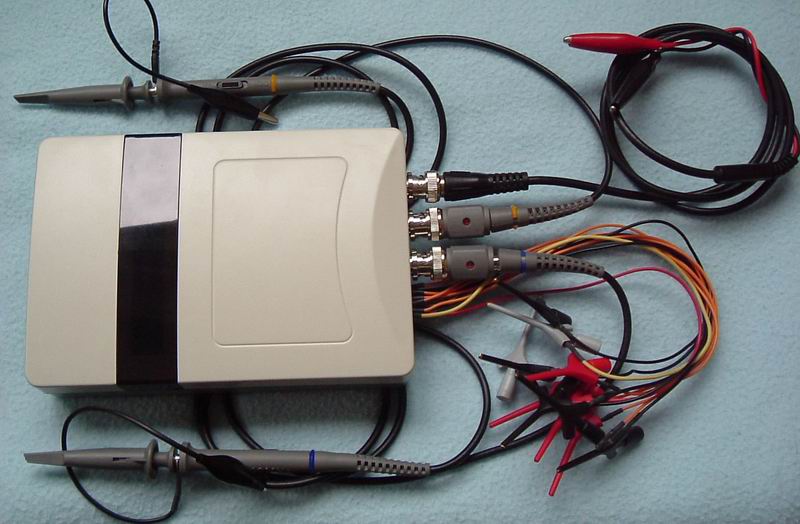

    您还在寻觅一款合适的测量仪器吗?那么快来看看我们的ezDSO系列多功能示波器。它在有限的体积内集成了数字示波器、逻辑分析仪、任意信号发生器,其功能强悍,使用方便,一定是你理想的案头测量仪器!


【特点】

功能强悍,可以扩展为逻辑分析仪、信号发生器;
超长采样深度,高达256K/每通道(超出同类仪器一个数量级);
集成逻辑分析仪(11通道,每通道100M采样率);
支持USB接口通讯,即插即用;
软件简单、易用、明了;
设计轻巧,方便携带,适用于外出使用;
高采样率可达100M/每通道;
集成任意信号发生器;
支持固件在线升级(同类仪器没有该功能);
 支持多种触发方式(电平触发、上边沿触发、下边沿触发等)


相比较模拟示波器的优势:

1. ezDSO虚拟示波器可以观察协议信号(串口\IIC\SPI\CAN总线\USB等);普通模拟示波器无能为力。
2. ezDSO虚拟示波器可以存储波形,留待下次比较、研究;普通模拟示波器无能为力。
3. ezDSO虚拟示波器可以读出波形的周期、频率、幅度;普通模拟示波器无能为力。
4. ezDSO虚拟示波器可以观察信号触发前(比如故障之前)的波形;普通模拟示波器无能为力。
5. ezDSO虚拟示波器可以观察超低频信号;普通模拟示波器无能为力。
6. ezDSO虚拟示波器可以扩展成为逻辑分析仪;普通模拟示波器无能为力。
7. ezDSO虚拟示波器可以扩展成为信号发生器;普通模拟示波器无能为力。
8. ezDSO虚拟示波器可以扩展成为信号采集器;普通模拟示波器无能为力。
9. ezDSO虚拟示波器可以进行二次开发扩展,普通模拟示波器无此能力。

注:在观察某些信号时候,模拟示波器也有其优势,比如
1。模拟示波器具有第三维(亮度)显示功能;ezDSO虚拟示波器暂时没有该功能。
2。模拟示波器对观察模拟连续信号,具有更高的更新速率和稳定度。ezDSO虚拟示波器暂时没有该功能。

相比较同价位的产品,ezDSO虚拟混合示波器具有以下明显优势:
1. 采样深度,高达256K/每通道(超出同类仪器一个数量级),同类产品基本在4K~32K之间。
2. 部分型号集成逻辑分析仪(11通道,每通道100M采样率)
3. 部分型号集成任意信号发生器(高输出频率为10M)。
4. 支持固件在线升级(同类仪器没有该功能)


【各型号性能指标比较】



ezDSO1000

EzDSO2022

EzDSO2022L

EzDSO2022LW

EzDSO3000

EzDSO4000

通道数

1 CH

2 CH

2 CH

2 CH

2 CH

2 CH

高采样速率

80M/每通道

80M/每通道

80M/每通道

80M/每通道

80M/每通道

160M(合并通道模式下)

250M/每通道

500M(合并通道模式下)

模拟带宽

0-10M

0-20M

0-20M

0-20M

0-20M

0-50M

推荐观察信号带宽

A: 0-5M

D: 0-10M

A: 0-10M

D: 0-20M

A: 0-10M

D: 0-20M

A: 0-10M

D: 0-20M

A: 0-20M

D: 0-30M

A: 0-50M

D: 0-50M

存储深度

32K/1CH

64K/1CH

64K/1CH

128K/1CH

256K/1CH

256K/1CH

耦合

GND/DC

GND/DC

GND/DC

GND/DC

GND/DC

GND/DC/AC

输入阻抗

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

水平精度

0.01%

0.01%

0.01%

0.01%

0.01%

0.01%

垂直精度

3%

3%

3%

3%

3%

3%

大测量电压

±15V

±15V

±15V

±15V

±15V

±300V















逻辑分析仪
部分

通道数





11

11

16

64

高采样频率





100M

100M

100M

200M

存储深度





2K/1CH

2K/1CH

128K/1CH

256K/1CH

逻辑电平





3.3V
TTL/CMOS

3.3V
TTL/CMOS

3.3V
TTL/CMOS

3.3,2.5,1.8V
TTL/CMOS















信号发生器
部分

通道数







1

1

2

频率范围







1Hz-10MHz

1Hz-10MHz

1Hz-10MHz

高正弦频率







10MHz

10MHz

25MHz

函数波形







正弦,方波,三角波等



正弦
,方波,三角波等

正弦,方波,三角波,升斜坡,降斜坡,随机噪声,sin(x)/x,升指数,降指数等

1、ezDSO示波器程序下载
2、ezLA逻辑分析仪程序下载
3、ezAWG任意信号发生器程序下载
4、驱动程序下载
