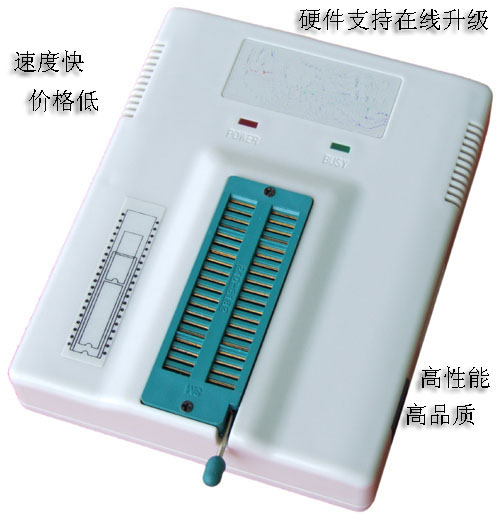

PIC单片机高性能编程器+ICSP在线下载器





  编程器是一种可靠性高,速度快,具有高性能价格比的PIC专业烧写器,软件采用较新的PIC烧写算法,保证了烧写的高速度,高稳定,同时能第一时间支持PIC新推出的器件,升级方便,使用可靠. 支持几百种PIC芯片的烧写、读出、加密等功能,同时具备串口和USB两种通信方式,可以直接用USB供电而无需外接电源,真正一线连机,随身携带方便,另外超快的烧写速度以及自动编程的功能是我们选择它的又一理由,QL2006在擦除时能自动保护芯片内部时钟校准值不会被擦除(这是较多通用编程器没有的功能),QL2006采用边编程边校验的方式,这为提高烧写OTP芯片的稳定性又提供了一层保障.
  QL2006编程器/烧写器的适用范围:PIC单片机的学习,产品开发,产品调试,PIC单片机的量产烧写.

编程器硬件特点
外型尺寸:1209526mm; 净重: 160g
待机电流:<30 mA;工作电流:80150mA
编程器采用40针3M镀金插座,可直接对8脚到40脚的DIP器件进行编程。
通过贴片适配器或ICSP,可支持贴片器件或引脚数大于40PIN的器件。
具有USB和串口两种通信方式,方便没有串口的笔记本电脑使用,USB与串口的切换全电子开关自动切换,不需要手动跳线.
对于10FXXX系列的直插器件也可以直接在座上烧与,不需要适配器(较多几仟元的编程器烧10F系列芯片都要加适配器的).
支持器件全,支持的器件包括PIC10XXX/12XXX/16XXX/18XXX,还支持24XXX与93CXX的串行EEPROM.
器件算法完全由软件实现,硬件具有在线升级功能,有效保护用户投资利益。
有完善的过流保护电路,不会因芯片短路而损坏编程器。
连接USB口通讯时,可不用外接电源。
内置高速单片机,自动校验数据,确保系统可靠性。
高速编程,烧录PIC16F72,擦除+查空+编程+验证,仅3秒。
采用表面贴片工艺生产,可靠性高,使用寿命长;
编程器体积小巧,适合外出携带;
通过内置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口),可以直接支持ICSP(在线路板编程)而无需任何附加装置,用户可以等电路板焊好后,后再写入程序,对于FLASH单片机,更是可以完成在线升级功能。

编程器软件特点
全中文界面,中文在线帮助系统,方便用户使用
(连配置位的设置也全部做成了中文的,有利于初学者使用)
同时我们还提供了英文版的烧写软件,为海外客户的使用提供了方便。
具有设定芯片接触可靠后自动编程功能,便于批量生产。(
只需把芯片放入而无需按任何安按键即可完成芯片的烧写).
具有编程计数功能,可预设烧写数量,并对烧写数量计数.
系列号自动增加功能,可设置自增区域/自增进制/自增起始地址/结束地址/自增步长,可设置自增时忽略高字节.
自动识别文件中的配置字及内部EEPROM数据。
全面的信息提示,烧写的过程同时有声音提示,让用户清楚了解工作状态 .
具有自动检测编程器硬件功能,软件启动时自动检测及设置编程器硬件,无须手动设置及可使用.
设有烧写数据监测。通过计算校验和,能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义.
可以方便地读出芯片程序区的内容.
兼容Windows98和Windows2000/NT,Windows XP,Windows 2003等操作系统.
程序支持*.HEX或*.BIN文件的载入,可支持*.BIN文件保存为*.HEX格式.
■ 缓冲区填充功能(1.6版以上软件)

编程器的烧写速度(以下为实测)

 芯片 烧一片需时 芯片 烧一片需时
PIC16F72 3S PIC16F628A 8S
PIC12F629 4S PIC16F716 7S
PIC16F630 5S PIC16F84A 8S
PIC16F54 2S PIC18F877A 12S

以上为芯片程序几乎=满容量时的擦除+查空+编程+校验所有步骤的实测时间,实际使用时根据程序大小会有不同













编程器支持器件列表(软件将随PIC的新推出器件不断升级,升级方便,本编程器硬件软件都支持在线
升级,升级信息将在网站公布)

10系列:
PIC10F200 PIC10F202 PIC10F204 PIC10F206 PIC10F220 PIC10F222
12C系列:
PIC12C508 PIC12C508A PIC12C509 PIC12C509A PIC12C671 PIC12C672
PIC12CE518 PIC12CE519 PIC12CE673 PIC12CE674
12F系列:
PIC12F508 PIC12F509 PIC12F629 PIC12F635 PIC12F675 PIC12F683
PIC12F615 PIC12HV615
16C系列:
PIC16C505 PIC16C554 PIC16C558 16C61 16C62 16C62A
16C62B PIC16C63  PIC16C63A  16C64 PIC16C64A PIC16C65
16C65A PIC16C65B  PIC16C66  PIC16C66A PIC16C67 PIC16C620
PIC16C620A PIC16C621  PIC16C621A  PIC16C622  PIC16C622A  PIC16C71
PIC16C71A PIC16C72  PIC16C72A  16C73 PIC16C73A PIC16C73B
PIC16C74 PIC16C74A PIC16C74B PIC16C76 PIC16C77 PIC16C710
PIC16C711  PIC16C712  PIC16C716 PIC16C745  PIC16C765 PIC16C773
PIC16C774 PIC16C83 PIC16C84
16F系列:
PIC16F505 PIC16F506 PIC16F54  PIC16F57*  PIC16F59* PIC16F627
PIC16F616 PIC16HV616 PIC16LF627A PIC16F627A PIC16F628 PIC16LF628A
PIC16F628A PIC16F630 PIC16F636  PIC16F639 PIC16F648A PIC16F676
PIC16F683 PIC16F684  PIC16F685 PIC16F687 PIC16F688  PIC16F689
PIC16F690 PIC16F716 PIC16F72 PIC16F73 PIC16F74 PIC16F76
PIC16F77 PIC16F737  PIC16F747  PIC16F767 PIC16F777  PIC16F785
PIC16F83  PIC16F84  PIC16F84A  PIC16F87  PIC16F88 PIC16F818
PIC16F819  PIC16F870 PIC16F871  PIC16F872  PIC16F873  PIC16F873A
PIC16F874 PIC16F874A PIC16F876   PIC16F876A  PIC16F877  PIC16F877A
PIC16F913 PIC16F914 PIC16F916 PIC16F917
18系列:
PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2221
PIC18F2320 PIC18F2321 PIC18F2331 PIC18F2410 PIC18F2420 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2480 PIC18F2510 PIC18F2515 PIC18F2520
PIC18F2525 PIC18F2550 PIC18F2580 PIC18F2585 PIC18F2610 PIC18F2620
PIC18F2680 PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321 PIC18F4331
PIC18F4410 PIC18F4420 PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4525 PIC18F4550 PIC18F4580
PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680 PIC18F6520 PIC18F6525
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6680 PIC18F6720 PIC18F8520
PIC18F8525 PIC18F8585 PIC18F8620 PIC18F8621 PIC18F8680 PIC18F8720
ATMEL串行EEPROM系列
24C01 24C01A 24C01B 24C02 24C02A 24C02B
24C02C 24C04 24C04A 24C04B 24C08 24C08B
24C16 24C16B 24C32 24C32A 24C64 24C128
24C256 24C512 93C46 93C56 93C66 93C76
93C86
MICROCHIP串行EEPROM
24C01A 24LC01 24C02A 24LC02 24C04A 24LC04
24C16 24LC16 24C32 24C64 24C128 24C256
24C512 93LC46A/B 93LC56A/B 93LC66A/B 93LC76A/B 93LC86A/B
软件不断升级将支持更多器件
1.烧写16F57要加转换座QL1201/QL1202,或者不需要转换座直接用ICSP在线烧写.
2.如果所用的芯片是贴片的,只需要另外购买通用贴片转直插的座了即可,点击查看座子列表
**如果你要烧写的器件不在上面的列表中,或者你购买了我们这个产品有用到上表没有的器件,请来信告诉我们,在硬件允许的情况下我们将安排升级软件来支持你要烧写的器件
  PIC的工程师特别是初学PIC的朋友们,头痛的可能也非编程器的配置位设置莫属了,
相信很多朋友都碰到过类似的问题,幸幸苦苦写好一个程序,软件调试全部都正常,可是
烧进片子怎么样也运行不正常,头痛啊!!几天找不到问题,后且发觉是配置位选错了,
或编程器的配置位选择难于理解。

  如果你选择了QL2006编程器,就没有上面的问题出现了,其配置位友好的选择界面和中
文的标识,相信再初学PIC单片机的朋友也不会选错了,让我们来看看它的配置位选项吧,
如下图:
