280
ALTERA EPM7128 A+开发试验板(超值PLD学习套件)
电子大赛的佳配置选择!!

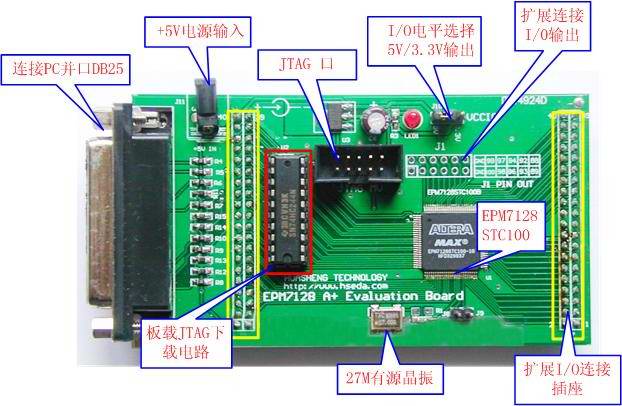

    为了答谢各位网友和电子爱好者长期对我们的支持,现推出价廉物美的CPLD评估板,本评估板相对与以前的版本EPM7128做了部分更新和改进,由于板上集成了JTAG下载电路,所以并口下载线可以长达3米以上也能正常下载,我们通过延长线达到5米以上也可以正常下载。这样做实验就比较方便,不再受因为下载线太短所带来得不便。 因为EPM7128是CPLD结构,所以不用配备昂贵的配置芯片,同时也不用担心掉电后要重新配置。由于用户目标板的器件I/O电平的不同,我在板上设置了I/O电压选择跳线,可以方便的选择3.3V和5V I/O标准。这样就可方便的兼容3.3V和5V的总线结构。为了方便用户单独使用这块下载板(也就是作为背板插在自己的目标系统上使用),板上提供了一个27M有源晶振 (可按照用户要求选配不同频率有源晶振)。这板由于布线合理,所以能够稳定运行在100M频率以上。我们已经通过扩展连接插座和插头将芯片所有效I/O都已引出,也就是板上(J1,J6,J7)。这样您就可以方便的和您的目标系统配合使用,也就是做为背板使用。这样就算是您的目标系统设计失败或损坏也可以将该板取下插到新的目标系统上面正常使用,这样就缩短了开发时间并降低了研发成本。 板上有一个JTAG插座,这是为了用户对JTAG口进行评估试验所设置。不过要使用这接口配置EMP7128芯片。应该将板上的74HC244芯片取下。如果您觉得自己搭电路麻烦或周期比较紧,可以购买我们的EDA底板,我们的EDA3.2底板已经包含了一般实验所的所有基本外设和相关功能。本评估板是研发人员和大学生进行电子竞赛和相关研究的强有力工具。
具体配置方法见 quartus配置方法视频教程下载

如果与EDA3.2主板配套系统可开展实验项目 如下:
数字部分主要实验:
1、组合逻辑设计
2、组合电路
3、触发器功能实现
4、扫描显示电路的驱动
5、计数器及时序电路
6、数字钟
7、字符发生器
8、阶梯发生器
9、模拟信号的检测
10、单片机键盘显示接口电路在CPLD芯片中的实现11、AD的读写控制。12、标准PS2键盘、鼠标的数据读写。13、标准VGA显示器的控制实验。14、EEPROM的读写实验。15、LCD显示控制试验。(LCD12232,LCD12864)
单片机部分实验项目:1、89S52单片机应用3、A/D转换0809应用4、串并转换实验5、电子音响
6、与PC机通信实验
