1500
【适用人群】
适用于计算机专业和电科类专业的本科生、研究生、博士生、IC集成电路/ IP CORE前期设计验证、全国相关各科研院所,如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关专业;航天部、电子部、图象/ 通讯研发

【产品特色】
1 支持完整的Xilinx Platform开发,支持 MicroBlaze CPU。
2 提供USB2.0 数据接口,480Mbps传输速度,可以作为算法验证和高速数据采集板;
3 提供接口丰富的扩展板,针对音频,视频;
4 随板提供丰富的IP Core设计,同时网站会陆续发表IP Core的升级版本和新的IP Core。
5 面向国内外开发型用户,可独立/或用户量身定制扩展板,满足各种特定应用

【产品清单】
1。RCII-SP3S400开发板 1块
2。并口下载电缆 1条
3。串口连接线 1条
4。USB连接线 1条
5。5V, 1A电源 1个
6。标准的16×2液晶模块 1个
7。配套DVD光盘 1张

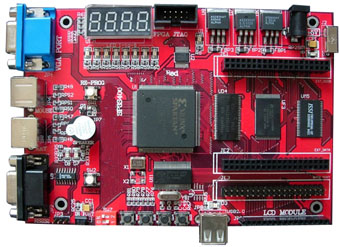

【RCII-SP3S400C12开发板硬件配置】
采用4层板工业标准精心设计:

1 FPGA芯片:Xilinx Spartan3系列 XC3S400
40,000LCs,相当于40万门规模。

2 配置芯片:XCF02S
3 512K Byte 高速,异步SRAM
一片256K×16Bit的ASRAM,独立的字节使能信号

4 8M Byte 高速SDARM
一片4M×16Bit SDRAM ,高143MHz读写速度;

5 2M Byte 快速FLASH
一片 4M×8Bit 或者 2M×16Bit Flash读写速度为90ns;
灵活的页面方式,可以用来存储FPGA配置文件或者操作系统镜像文
件;

6 9针RS-232 串口
实现与计算机的数据通讯;
辅助调试,结果输出;

7 512色的VGA接口
直接VGA显示器对接,实现8种演示的显示;
用于验证VGA时序;

8 PS/2鼠标,键盘接口
标准的鼠标、键盘接口,支持3.3V和5V设备,可以用来验证PS/2的接
口协议,实现一个IO设备扩展;

9 USB2.0高速数据接口
采用了应用广泛,性能稳定的Cypress公司CY68013A芯片实现了USB接口
的扩展,能够与计算机之间实现高速的数据传递;

10 LCD接口
标准的字符型液晶模块接口,提供16×2字符液晶的控制方法和驱动程序;
11 8位LED显示器
可以用于显示程序调试过程中部分数据变量的电平,做辅助调试用;
12 蜂鸣器
利用蜂鸣器在不同工作频率产生不同的音效的物理特性,通过对时钟进行不同分频来实现简单音乐;
13 4位数码管显示器
用来显示4位数字;
做辅助调试用,或者显示一部分程序的结果输出;
14 功能扩展接口
通过相应的扩展板,可以实现Video,Audio和网络等应用。
用户也可以开发自己定义的接口板。

【配套软件】
1 Xilinx ISE 7.1i 安装包;
2 Xilinx ChipScope Pro 7.1i
3 Xilinx Platform 7.1i
4 Xilinx EDK 7.1i
5 FPGA/ASIC设计资源,包括教材,代码,参考设计等,超过1GB的参考资料


【设计文档】
1 开发板用户手册
2 开发板原理图(pdf格式)
3 Xilinx ISE, Xilinx Platform和Xilinx EDK入门教程
4 主要芯片的数据手册和仿真模型(HDL语言描述模型,用于系统仿真)
5 更多设计资源会通过www.fpgaDev.com网站来发布和更新


【HDL硬件设计开发实例】
目录
前言
第一章 Xilinx ISE 7.1i使用介绍
1 概述
2 Xilinx ISE 7.1设计过程
第二章 数字电路与数字系统实验
第一部分 基础实验
实验一 3/8 译码器
实验二 分频器
第二部分 接口控制实验
实验三 数码管控制实验
实验四 LCD显示实验
实验五 RS-232串口控制器
实验六 VGA控制输出实验
实验七 PS/2键盘控制器实验
实验八 接口互连实验
实验九 蜂鸣器控制实验
实验十 红外接收实验
实验十一 乒乓球游戏演示实验
第三部分 综合实验
实验十二 SRAM测试实验
实验十三 综合实验

【Xilinx Platform和Xilinx EDK设计开发实例】

第一部分Xilinx Platform和Xilinx EDK使用说明 2
1 Xilinx Platform和Xilinx EDK 介绍
2 Xilinx Platform和Xilinx EDK 设计流程
第二部分 Xilinx Platform和Xilinx EDK实验
实验一 LED控制实验
实验二 数码管控制实验
实验三 串口通信实验

【IP Core设计开发实例】
1 彩色空间变换YCbCr2RGB(RIC-V01)
2 RS编码器(RIC-C01)
3 SDRAM控制器(RIC-M01)
IP Core设计不断更新中。

【其他设计开发实例】
1 USB2.0接口芯片与PC通讯实例
2 视频采集和输出芯片配置实例
更多设计开发实例请登陆网站的浏览。

【选配扩展板】
1 音频输入输出扩展板【¥290】


2 视频输入输出扩展板【¥580】
采用了应用广泛的SAA7113和SAA7121芯片,实现视频信号的采集和输出。输入输出接口采用通用的AV接口。
提供Video Loopback测试程序和叠加字符程序。
