     DSP6713+FPGA+USB2.0 增强板



1.1 系统简介

          TMS320C6713PYP200 是一款具有高速浮点运算能力的TI 6000系列的芯片,6713是非常有特色、极具代表性的、TI DSP6000系列仅有的一款非BGA封装的芯片,避免了BGA焊接的麻烦,对于许多中小企业,非常有吸引力。

          DSP6713+FPGA+USB2.0 主板基于TI 公司的TMS320C6713PYP200 DSP芯片,高运算速度达到1350MIPS,同时使用XILINX公司的20万门FPGA XC2S200PQ208,以及CYPRESS 公司的CY7C68013 USB2.0 协议芯片,为DSP 系统搭建起高速数据通路。
   USB2.0的传输速度大大提高,实测速度达到约100Mb/S。

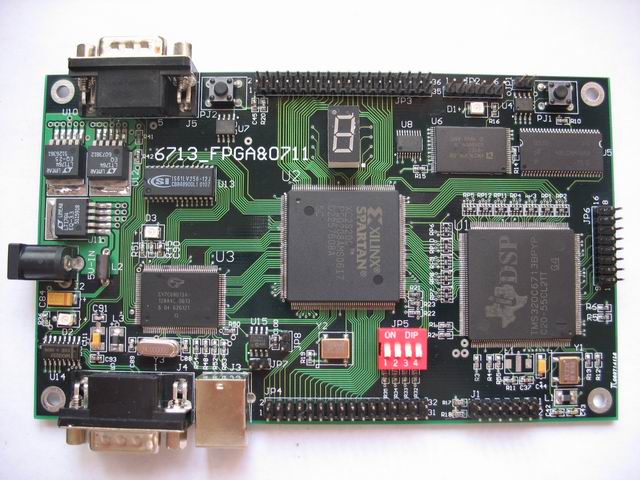

DSP6713+FPGA+USB2.0 主板
套件包括
1DSP6713+FPGA+USB2.0 主板。我们以下简称6713-FPGA主板。
2)与6713-FPGA主板配合的AD板(AD型号:AD9240 选配,需要单独购买)。简称AD板。
     该AD板可以与上述:DSP6713+FPGA+USB2.0 主板 插在一起,组成一个DSP6713+FPGA+USB2.0+AD的经典数据采集传输系统。

注:
   我们还有另外一款:DSP6713+FPGA+USB2.0+某多通道同步AD的 单板数据采集传输系统。
该板与前边的:AD9240与主板 2板拼接方式不同,是一块完整板子,AD功能也在板子上。但是该板很贵,没有特殊的同步需要的话,不建议购买此板。

6
713-FPGA主板与AD板之间以一个32针的插座相连,构成一个完整的采集系统。
当然,如果我们的AD板不适合您的需求,那么您可以只购买我们的 6713-FPGA主板,然后你自己去配自己的AD板。我们的6713主板引出了132针的插座,足够你接自己的AD板了。

另外1个插座引出了28个GPIO,还有1个插座引出了2通道mcBSP,方便用户扩展使用。

我们已经在DSP6713的平台上接了多个顾客的OEM批量订单,也欢迎您提出您的特色要求。

1.2 系统资源

1.      使用TMS320C6713,高运算速度达到1350MIPS
2.      板载20万门FPGA SPARTAN XC2S200
3.      提供FPGA配置芯片XCF02;
4.      2M Bytes 大容量FLASHAM29LV160
5.      4M*16 bit SDRAMMT48LC4M16A2100M工作时钟,高工作频率143MHz
6.      CY7C68013-128,兼容USB2.0USB1.1协议,内含8051核;
7.      提供24C64 EEPROM,可供固件下载;
8.      256k×16 bit SRAMIS61LV256cy7c1399
9.      外部电源输入,专用稳压芯片,提供+3.3V+2.5 +1.2V可靠电源;
10.  引出DSP常用管脚;
11.  FPGA提供16AD接口;
12.  FPGA提供28个通用IO
13.  引出符合IEEE 1149.1标准JTAG接口,可以对DSP进行调试;
14.  引出标准FPGA  JTAG下载接口;
15.  专门的复位芯片控制,复位稳定可靠。并提供复位按键,方便调试;
16.  68013采用128脚,提供双串口,支持单步调试;
17.  板子四周留出螺丝固定孔,便于加固。
18.  开发板的尺寸150 * 90 mm
19.  开发板的高时钟频率为200M
20.  6层板制作工艺,稳定可靠!

1.3 扩展接口

·         DC+5V外部电源输入接口;

·         USB接口;

·         IEEE 1149.1标准JTAG DSP调试接口;

·         标准XILINX JTAG下载接口,可以下载FPGA程序,学习FPGA各项功能;

·         引出1个32针插座16位AD信号,供用户扩展AD板用;

  • 引出1个32针插座,引出3.3V电源机FPGA28个通用IO

·         引出2个串口9针插座;

·         引出2×8插座JP6,提引出2通道mcBSP。

关于DSP引入FPGA的引脚说明:

1、DSP通过EMIF口和FPGA通讯,DSP的EMIF口通过16根数据总线和4根地址总线和FPGA相连,并且DSP的CE2、CE3 也引入了FPGA,其他的2个CE分配给了SDRAM和FLASH。
DSP与FPGA之间还有:CLKOUT2、ARE、AOE、AWE 以及4个中断引脚。

2、数码管的8根线,引自FPGA口线,而不是用某专用的数码管驱动芯片,这是为了供学习者练习直观地学习FPGA输出试验。

3、IO口引自FPGA,引出了28根,同时引出了3.3V、5V、GND方便用户使用。

4、AD扩展引脚,引自FPGA,引出了16根数据总线,并额外提供4根AD控制引脚。并且引出了DSP的I2C接口的2根线:SDA0、SCL0, 方便用户在某些情况下接I2C接口的其他器件,同时引出了3.3V、5V、GND方便用户使用。

1.4 代码及实验项目

1.  代码说明

(1)       68013的固件程序;

(2)       FPGA的程序;

(3)       DSP端运行的程序;

(4)       PC端运行的Demo程序;

(5)       烧写FLASH程序。

2.  试验项目(包含选配的AD板)

(1)       通过USB口高速传输图片数据1的试验;

(2)       通过USB口高速传输图片数据2的试验;

(3)       通过USB口进行的测速试验;

(4)       采集AD板本身产生的方波试验;

(5)       采集AD板本身产生的三角波试验;

(6)       采集外部波形的试验;

(7)       烧写FLASH试验;

1.5 相关资料

1  完整的原理图(PDF格式,保证与PCB完全吻合),快速掌握多项实用技术的应用;

2  所有实验提供C语言源代码,均有详细注释;

3  在线烧写FLASH ROM的方法与工具,用以固化用户自己的程序;

4  芯片手册:开发板上全部芯片的芯片资料;

5  赠送原版TI DSP开发环境CCS2.2 for 6000,仅供学习用;

6  赠送Xilinx开发环境ISE6.3,供学习用;

7  赠送Cypress全系列USB芯片开发包;

8  提供仿真器驱动及其他DSP书籍光盘相关学习资料;
     9  赠送AcroreadBushoundKeil CModelSimSscom等调试工具;
    10  赠送Xilinx下载线原理图(仅供参考);
    11
  赠送液晶字模软件;
    12
  用户手册:非常详细,包含入门指导、电路分析、代码说明等;

1.6 相关配件

1. DSP6713+FPGA+USB2.0 主板 1

2. AD采集板1块(选配,如果购买);
     3. 高级直流稳压电源1个,功率较大(5V/2A,外负内正);
     4. USB高级屏蔽线: 用于连接6713-FPGA主板和PCUSB口;
     5. Xilinx全系列下载线: 红色边为1脚,对应板子上Xilinx插座的方形焊盘(1脚),见原理图。注意普通Xilinx下载线不能使用。
     6. 光盘1:源代码、原理图等,以及其他开发工具;
     7. 光盘2:CCS2.X FOR 5000,CCS 2.2
6000及其升级包;
     8. 光盘3、4:ISE6.3 CD1,CD2;


关于技术支持及保修条款:
技术支持

  提供六个月免费技术支持服务,购买开发板的用户,凭有效ID注册为会员,即可享用我们提供的技术支持服务(源码更新、资料下载、解难答疑),同时,您也可以通过论坛、QQ、QQ群、MSN、Email、电话等方式获得帮助。
    我们技术支持的范围包括:

1、帮助您正确地编译与运行我们提供的源代码;
    2、帮助您正确地使用开发套件和解决板卡本身硬件故障;
    3、
对于本站代理产品,由该产品原生产单位依据其公司相关条款进行技术支持;
   4、对于某一个单位够买的板卡,我们原则上只负责对该单位某一个对口技术人员进行相应的技术支持。

   以下内容不承诺在技术支持范围之列:
   1、开发工具、操作系统的安装与使用;
   2、用户进行二次开发产生的问题。

保修条款

  1、本站自有产品均为1个月保换,1年保修。
   2、本站代理销售的其他公司产品依据原供货公司关于此产品的保修条款的相关说明进行。
   3、易损易耗品和CPU核心元件不在保修范围之内(如液晶屏、CPU等),保修期外与人为损坏我们不进行保修,但可以收取成本费进行维修。保修范围内邮费由我司承担,保修范围外及海外用户邮费由用户承担。
