SH206+51tracer仿真器套件


系统简介

     SH206单片机综合试验仪是深圳市学林电子有限公司综合近10年经验开发出的目前史上豪华功能强大的多功能单片机开发平台(兼容部份AVR/PIC单片机的烧写实验功能)。由SH206开发板和51tracer(追踪者)仿真器组成。集成常用的单片机外围硬件,ISP下载线,单片机试验板,编程器,独立仿真器功能于一身。配合本公司的数百个详细的汇编/c语言例子程序,可以让您在短的时间内,全面的了解掌握单片机编程技术。特别适合于单片机初学者,大中专院校, 单片机工程师选用。本公司率先采用实验仪+本公司开发生产的具有自主知识产权的新一代专业独立仿真器-51tracer(追踪者)方案,无论技术,工艺,品质均在同行业中遥遥领先!
新消息
2009年12月 SH206开发板分别获得深职院40台 深圳西丽博伦职业技术学校17台,河南电力大学16台批量订单...截至本月产量超5000台

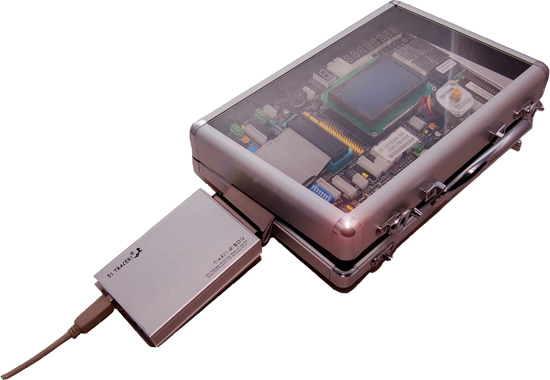

(51tracer仿真器+SH206开发板梦幻组合)

SH206系统的特点之一 --------豪华的工艺与功能媲美国际品质
高品质的工艺: 本机采用高档透明雅克力面板,铝合金外箱, 全贴片机器生产, 工艺精美绝伦!
SH206的外观(采用铝合金包装,黑色双面PCB,全SMT工艺可能是您见到为精美的单片机实验仪,豪华高贵,一见倾心。)

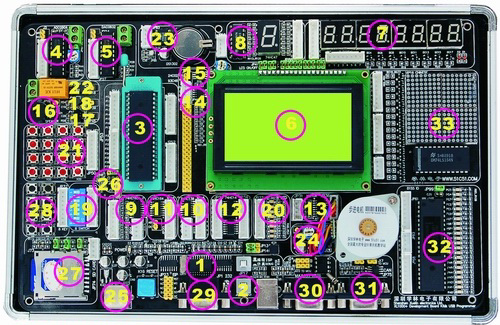

整机由以下数十个模块组成,功能强劲令人叹为观止!集成了基本上所有单片机应用中可能遇到的功能模块部份,你再也不必要去找其他零件,即可轻松完成您所需要的开发任务。我敢打赌这是你目前见到的功能强的51开发板(其中12864液晶率先成为系统的标准配置。仅此价格即超过百元!同时率先引入sd卡,485通信,can总线,汉字屏等等高端模块,不象其他板子仅仅只能作几个跑马灯,数码管实验)

CP2102 全USB通信
12864中文液晶
8位发光管
8位数码管显示
89C2051 核心监控
兼容1602字符液晶屏
74LS165并入串出
74LS47数码管译码
ADC 0804模拟-数字
93C46 EPROM
74LS138译码器
1位继电器输出
Dac 0832 数字-模拟
24C02串行EPROM
74LS164 串入并出
8位拨动开关
16*16矩阵按键开关
小喇叭警报器
74LS14反向器
8位按键开关
单片机仿真
红外线遥控
步进电机
NE555硬件振荡器
DS1302实时时钟
PS2键盘实验
晶体自由选择
单片机在线编程+ISP
8155 IO扩展实验
标配12864中文液晶
max485通信
sd卡模块
MAX232 串口通信
16*16汉字点阵屏
预留Mcp2551 can总线
18B20数字温度采集器



74LS47数码管译码器

8位数码管 16*16LED汉字屏
SD卡模块 RS232串行接口 D8155 IO扩展
74hc14 反向器 74hc165 并入串出 74hc164 串入并出
74hc138 三八译码器 ADC0804模拟-数字转换 DAC0832数字模拟转换
8位独立按键 8位拨码开关 4*4 矩阵按键
8 路发光管 1 路继电器输出 小喇叭音频输出
DS1302时钟电路 红外线遥控接收器 步进电机
USB接口(供电/通信) RS-485 接口 PS2键盘接口
ISP下载接口 复位电路 外接IO端口

 全开放的模块化设计:所有硬件资源对用户开放,搭配随心所欲,不会出现硬件束缚软件的情况。
什么是全开放模块? SH206对所有的32个io口全部是悬空的,任由用户支配的:例如你写一个跑马灯程序,可以把他写在p1口,也可以写在p2口。没有限定,只要把系统的连接线改一下即可。可以很方便的组成您的科研样机,不会对硬件形成束缚。而市面上的其他开发板,它的硬件已经按照开发者的意图连接好了,例如我们以前的倚天套件, 它的8路指示灯已经接到P1口,如果你看到一个程序,要求在P0口作试验那么必须改程序。如果是SH206那么可以直接把系统的连接排线从P1插到P0口即可。所有端口全部采用防插反设计,均配有连接照片和中文注解,即便您是初学者,也能轻松掌握。

SH206系统的特点之二 --------51tracer(追踪者)独立仿真器   察看仿真器的详细介绍
采用真正 usb2.0专业仿真器,仿真器完全独立,不仅可以配合试验仪使,更可完全胜任日常开发工作环境。SH206实验仪是目前唯一一款配备有USB2.0接口的专业仿真器的单片机开发实验仪,仿真性能可媲美千元级以上的专业级仿真器,技术遥遥领先于其他同类产品,目前所见到的其他51系列开发板全部采用SST公版仿真方案,即直接使用一片价值10多元的SST单片机 (SST89E516RD)配合keil软件来调试,具有本质的缺陷:如占用串口、定时器和2字节堆栈,单步速度缓慢,对于真正开发产品没有太大价值。
 技术一流:
1,51 TRACER仿真器是目前国内同行业功能完整,性能稳定,技术先进的高端仿真器。在国内同行中处于领先地位。
兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。可仿真ALE禁止,可仿真PCA,可仿真双DPTR,可仿真硬件SPI。
2,不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。
单USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三CPU设计,采用仿真芯片+监控芯片+USB芯片结构,在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。是一款真正独立的仿真器。
3,下载仿真通讯急速115200BPS,也是KEIL支持的高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。
 创新设计:
1,独创内置晶体功能。完美解决晶体引线过长导致的不稳定,同时避免了仿真头容易断脚的问题。
2,独创多声响和LED指示实时系统状态和自检,特别设计P1.0自检灯,方便排除故障。
3,独创长按复位键自动进入脱机运行模式(不像其他机型要通过调线)
工艺领先:
1,不惜重金采用新高科技航空级镁铝合金外壳,外部采用进口绒布面料套,豪华高贵,一见倾心。
2,大量采用新工艺和器件,全贴片安装,进口钽电容,贴片电解。
3,全面保护方案,确保万无一失。电源采用快恢复保险。所有IO口加电阻防冲击, USB口独家采用TVS防雷击静电保护。
4,外包装采用特别设计的专用全彩色彩盒包装,彩色封面32开32页使用手册,,配合网站下载的使用教学录像,初学也能轻松掌握!
仿真器特别定做的仿真器丝绒外套, 豪华高贵
 SH206系统的特点之三--------完美强劲的编程器部分
 拥有完全自主知识产权的编程控制软件XLISP,具有中英文双语切换功能,功能十分完善;全USB通信直接支持超过100种单片机/储存器的烧写。配有下载头,它本身也是一条下载线(一般双龙下载线价值约180元,功能和XLISP相当)
可以完美直接支持AVR芯片如ATmega8515的烧写和实验。利用SH206的ISP下载功以及全开放的实验模块进行其它AVR单片机的实验,如ATmega16,Atmega128等,因此,SH206如果使用AVR芯片,也是一台非常不错的AVR单片机实验仪。
(市面上很多开发板只能使用stc的芯片做串口下载,更不能支持其他芯片)    支持的芯片列表


 全中文软件操作导航 采用自主开发的xlisp软件, 独有智能一键通设计,擦除, 写入,校验,运行自动完成,软件中英文自动选择,适合港台地区用户使用。 特别设计的烧写实验仿真3IN1的公用卡座, CPU插上后即不需要插拔,使用极其方便简洁。 (市面上有很多实验板烧写完成后要把芯片取下来,放到实验卡座上运行,非常麻烦)
SH206系统的特点之四--------细致入微的配套教材和软件
  赠送手把手教你学单片机一本,配和实验仪使用事半功倍,特别适合于零基础的爱好者学习。强烈推荐!点击这里察看这本书的目录!(市面上大部分开发板没有配套教材,你拿到手多只能作几个配套的demo演示实验,作完后不知道如何是好)此书在本站出售已经超过10000本!
购买SH206/xl600的用户加送价值超过100元的单片机教程dvd 1张:点击这里察看DVD的目录!
包含有单片机电视教程(该教程由4张光盘组合) 和精品的单片机多媒体教程  总数相当于5个cd光盘。
1本书+1张DVD教程+1套实验仪打造单片机教程的梦幻组合!
SH206的配套用户手册,彩色印刷。 72页/16K全程手把手操作指导,超过20万字,大量实例照片,初学者也可轻松掌握(使用手册代表厂家的技术实力和诚意可以毫不夸张的的说,你所见到的开发板99%都是没有使用手册或者是复印,电子文档的使用手册)
软件和教材才是开发板的灵魂,没有这些配套,开发板无异于一块废铁,为此不要拿那些三无的开发板和我们比价格!

完美的例子程序:集合本公司多年的经验,每个模块都有完整的带中文注释例子程序,原理图, 接线方法,很多都可以直接拿来应用。快速提高您的硬件,软件编程水平。 (以下是部分程序的截图,一共18大类300个程序,绝大部分都有汇编,c语言两种语言编写,无论是初学还是高手,都有相当的参考意义!更多程序见光盘目录)




系统需求:
WINDOWS98/ME/2000/XP/2003/vista操作系统。低50MB硬盘剩余空间。 1个USB口(或者一个232串行口,两者必须具备其一)
pcb尺寸: 170*270毫米包装尺寸:210*360*80毫米包装重量:2.6公斤
标准配置:
1、SH206单片机综合仿真试验仪主机一台(已经调试好,板载试验用89s52一片,12864液晶)
2、备用89s52芯片一片
3、51tracer 仿真器一台 40PIN 仿真头一个,仿真器使用手册一本,仿真器绒布套一个(不另外配光盘,usb电缆,外包装,和SH206共4、用)
5、串行通信电缆一根
6、USB通信电缆一根(串口通信的时候插入此线以提供电力供应;SH206本身不需要另外的外部电源除非您自己能够确定)
7、超薄HT6221红外线遥控器一个
8、10PIN ISP 下载头一个
9、试验用系统连接数据线15条
10、SH206使用手册一本  保修卡一份
11、软件光盘一张(驱动程序\开发工具\例子程序\单片机资料\教程。)
12、赠送:dvd 单片机多媒体教程和电视教程一张。手把手教你学单片机教材一本

选用本公司SH206的理由:
1, 国内有非常多的开发板都是业余条件下一把电烙铁手工制作出来的,表面上价格也许便宜数十元,实际上: 没有包装,没有配套软件(需要
网上下载)没有售后服务。做工,品质无法保障。我们的产品是正规的smt工艺流水线生产的,有正式的彩色包装。有正式的使用手册,教程等
2, 我们是一家老资格的单片机类注册公司(可以开出正式发票,如果需要发票请另加6%),决非个人运作,成立于2001年, 多年经验,决定了产品和服务的稳定性。
3, 我们拥有多和专业权威的51单片机程序实例,可以为您开发程序提供贴心的指导。
4, 我们可以提供全国货到付款,支付宝等多种灵活的购买方式,大限度的方便买家。保障买家的利益。大中城市发顺丰快递,24-48小时到货。顺丰不到的地方发ems
5, 我们的产品在生产中全部2次100%测试,故障率低于0.1%!为此我们有信心有能力提供3个月免费包换1年免费保修的服务,免除您的后顾之忧。
6, 我们代理网络遍布:深圳,东莞,北京,香港,武汉, 重庆, 上海,杭州,苏州....大中城市,您可以就近得到贴心的售前售后咨询服务
7, 我们配套有详细的使用说明书,硬件连接图,,可让零基础的朋友快速掌握,从而提高学习的兴趣,和提高学习的效率.
8, 我们的论坛随时有几十人上百人在线讨论问题,可以做到第一时间解决客户的所有问题.
9, SH206开发板上市第一周出货超过200台您的选择也是大多数人的选择 察看用户踊跃预定的情况!

新更新:
揭开SH206开发板的神秘面纱,看看包装箱中的内容。
立刻下载XLISP软件试用(支持51/avr/pic/24c 系列单片机近100种)
