广电发射自动化监控平台
一、平台概述
?????
随着广播电视发射技术、自动控制技术、计算机技术、网络技术的发展,控制技术逐渐向智能化、集中化方向发展,采用Web技术、Internet浏览器等技术,使各级主管领导和相关部门方便地即时访问实时监控系统,共享实时信息,有利于准确、快速地掌握情况进行分析、决策,提高管理水平和工作效率。
?????
广电台站安全传输发射自动化综合监控平台利用计算机技术、网络与通信技术、自动化技术、以及专家系统等先进技术,实现广电局下属各台站主备用发射机组的自动化控制、节目源监测、电子围栏安全保卫 、视频监控、机房环境动力设备监测等,实现发射台“有人留守,无人值班”,建设面向全局统一平台的远程集中综合监控系统。
?????
广电台站安全传输发射自动化综合监控平台是北京合众普瑞科技有限公司针对广播电视行业实际需求自主研发的产品。系统秉持了传统与技术进步兼容并蓄的理念,按照信息化理论和软件工程的思想,充分参照了《发射台站安全传输发射自动控制平台技术规范》,并结合用户的实际需求,利用计算机技术、网络与通信技术、自动化技术以及专家系统等先进技术,实现广电局下属各台站主备用发射机组的自动化控制、节目源监测、监听监看、视频监控及周界安防报警、机房环境动力设备监测等功能。
?

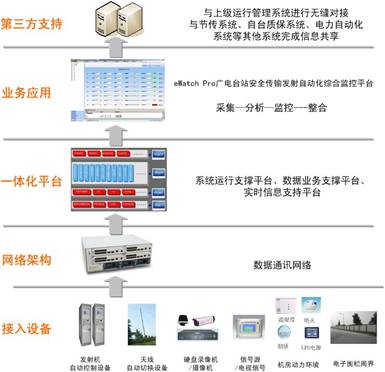

二、平台组成
?????
系统由接入设备、网络架构、一体化平台、业务应用、第三方支持等部分组成。
?

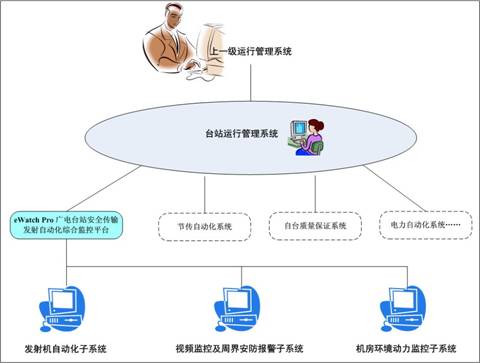

三、平台架构
?????
台站运行管理系统是基层台站的“指挥中心”,是完成安全传输发射工作的重要保障;eWatch Pro广电台站安全传输发射自动化综合监控平台基于台站各项业务,实现资源的优化配置,是台站日常运行的重要组成部分。
?

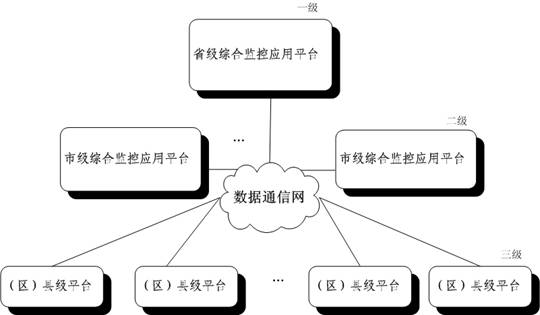

四、拓扑结构
?????
作为面向全省(全局)的统一平台的远程集中监控系统,涉及的台站较多,系统依托数字化、网络化、综合化,采用分布式结构;遵照逐级管理、区域归属原则;各级平台既彼此相对独立运行,又能向下授权访问。
五、平台特点
?????
■ 先进的设计理念
?????
台站监控系统采用当前控制领域先进的“集散”控制理念。即管理相对集中,但控制回路高度分散,这样大限度地回避了系统的风险,即使有个别的监控单元出现了故障也不影响整个系统的运行。同时还可以大大提高每个环节的控制效率。
?????
中心管理系统采用先进的B/S和C/S相结合,大限度地提高了监控系统的工作效率,系统完全融合INTERNET技术。
?????
■ 完善的抗干扰措施
?????
针对发射台电磁干扰相对复杂情况,我公司在器件选型、线路板设计、产品结构设计及工程实施中采取了多项抗干扰的措施,确保系统运行安全可靠。
?????
在软件系统的设计上采用了多级用户管理模式,完善的用户权限管理和认证,确保了系统安全可靠的运行。
?????
■ 支持多级平台应用
?????
多级平台、多服务器系统架构,各平台之间相对独立,通过目录服务实现多级平台管理,上级平台可以访问下级平台视频、数据。
?????
■ 支持多厂家硬件设备接入
?????
平台采用模块化设计,机房发射机自动化子系统可以兼容不同厂家的广播、电视发射设备。
?????
视频环境监控对国内外主流视频编码器、硬盘录像机等设备进行统一接口封装,在一个平台下完成对不同厂家的发射机状态显示和视频图像显示,以及对前端设备的统一控制、管理;对广电发射台原有系统进行整合,实现统一监控、集中管理。减小成本投入、提高生产效率。
?????
■ 综合监控
?????
系统平台支持统一管理、统一设计,支持多级平台,系统平台支持机房发射机组自动化监控、节目源监测、周界电子围栏安保系统、视频监控系统、机房环境动力设备监控等子系统。
?
六、发射机自动化子系统
?????
发射机自动化子系统主要完成发射机的手/自动开关机、故障手/自动倒机、故障报警及运行检测、网络信息共享及数据转储、远程报表、远程监控、故障自动发送手机短信、GPS校时等功能,改变过去以人为主的监控模式为以计算机监控为主的模式,减轻值班人员的劳动强度,大大提升发射台站的管理水平和自动化水平,使各发射台站逐渐过渡到“无人值班、有人留守”这一目标。
6.1?功能描述
?????
■ 发射机运行状态监测
????????
● 从全台到具体某一台发射机的运行状态监测。当任何一台发射机状态发生变化时,界面实时刷新显示
?????
■ 发射机故障监测
????????
● 提供对通过数据交换单元接收到的发射机故障信息进行报警提示和详细故障信息(故障前60秒模拟量)的查询
?????
■ 发射机远程自动开关机
????????
● 根据运行图自动开关机(包括紧急、周期、日常运行图)
?????
■ 天馈线工作状态监测
????????
● 接收天馈线实时状态数据,并提供机房天线交换路由界面进行实时监测
????????
● 主备机及天馈的手、自动切换
????????
● 根据机器运行状况实现手、自动倒天馈、主备机手、自动切换播出
?????
■ GPS校时
????????
● 各系统及相关设备的统一时钟,GPS时钟的手、自动校正
?????
■ 短信报警
????????
● 当故障报警发生时,系统可通过短信报警器把相关的报警信息发送到预先设定的负责人手机上
?
?
七、视频监控及周界安防报警子系统
?????
■ 远程图像监控
????????
● 对周界围墙、门口、机房楼道、各发射机机房、天馈区域等重点区域进行安全监控和设备运行实时监控
?????
■ 周界安防
????????
● 电子围栏采用高压脉冲技术,系统容阻挡、报警、监控于一体;同时可与视频监控子系统联动
?
?
八、机房环境动力监控子系统
?????
■ 系统可以接入各种数据采集设备,如环境温度、环境湿度、交流供电电压、交流供电电流、直流供电电流、直流供电电压数据实时显示,浸水、烟雾、红外、门禁等告警源实时监测,显示实时告警状态,还可以监控智能空调、智能UPS等设备运行状态的监测
????????
● 对机房环境温度、湿度、浸水、烟雾、红外等实时监测告警
????????
● 对机房门禁开关监测
????????
● 对机房交流供电系统监测,包括供电电压、电流、频率等
????????
● 对机房直流供电系统监测,包括蓄电池组单体电压、每组充放电电流等
????????
● 对机房UPS系统监测,包括输入输出电压和电流、旁路供电等
????????
● 发射机机房的空调智能控制、失电监测等
?
?
